Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

德国硬件大神Roman “Der8auer” Hartung最近搞到了一个特殊的玩意儿,Intel VCA2视频卡,立刻大卸八块。

VCA的全称是“Visual Compute Accelerator”,视觉计算加速器的意思,说白了就是一块视频转码加速卡。

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

Intel VCA视频卡只有两代产品,初代发布于2015年,第二代诞生于2017年,已经在2020年停产退市。

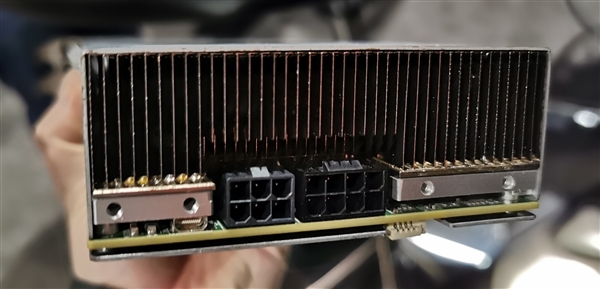

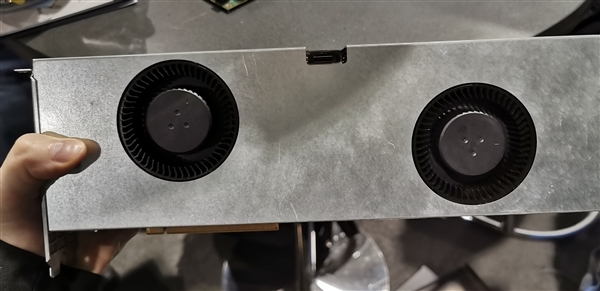

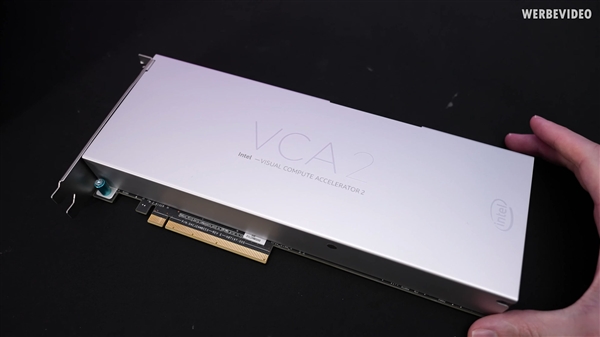

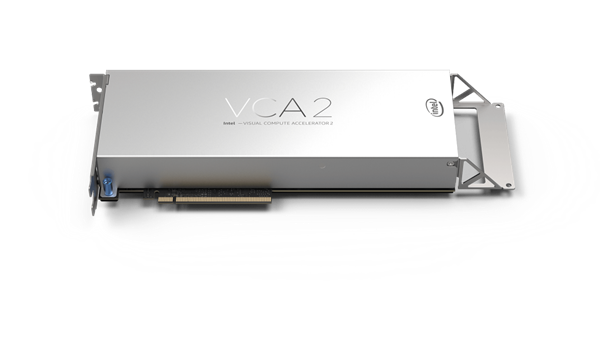

Intel VCA2造型上是一块标准的PCIe扩展卡,PCIe 3.0 x16系统接口,双涡轮风扇,搭载三颗特别的至强E3-1585L v5处理器,整卡功耗235W。

这颗处理器采用14nm工艺,Skylake架构,4核心8线程,主频3.0-3.8GHz,集成Iris Pro P580核芯显卡、eDRAM嵌入式缓存,热设计功耗45W。

H.264编码格式下,它支持最多44条1080p视频流,或者14条4K视频流。

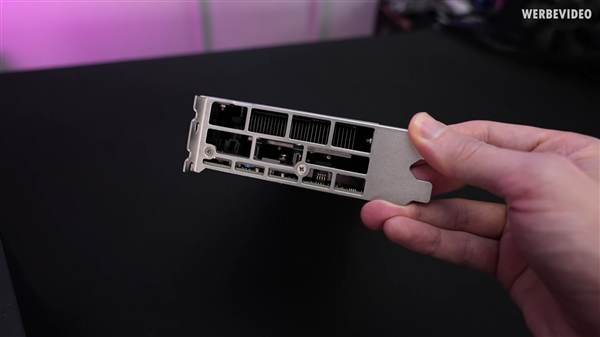

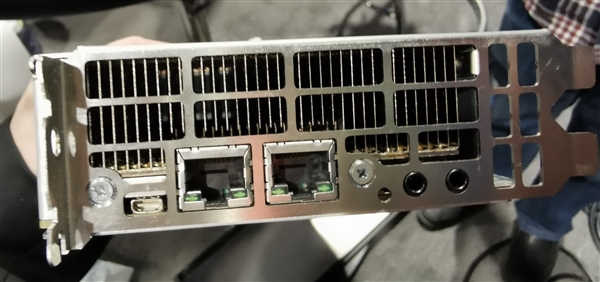

它的输出接口也很特殊,不是HDMI,也不是DisplayPort,而是两个RJ-45网口。

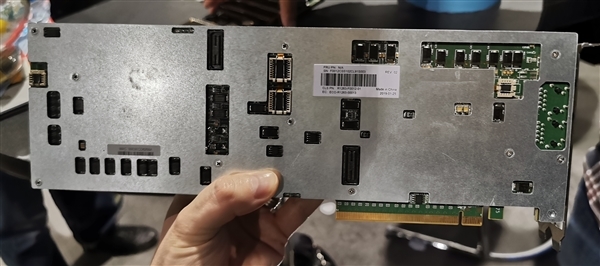

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

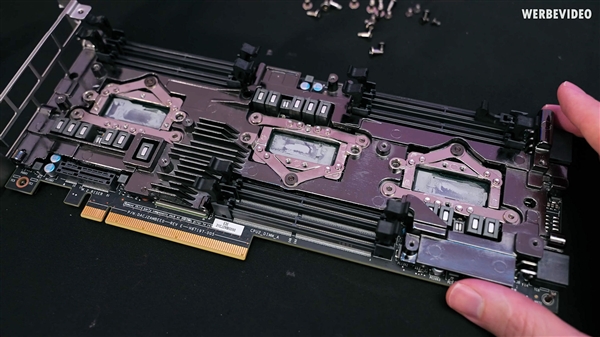

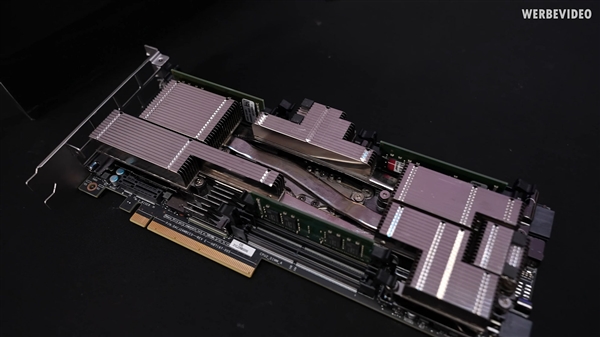

拆解后可以看到,内部是密集的散热片和粗壮的热管,覆盖一字排开的三颗至强处理器,并且都和对应的芯片组封装在一块基板上。

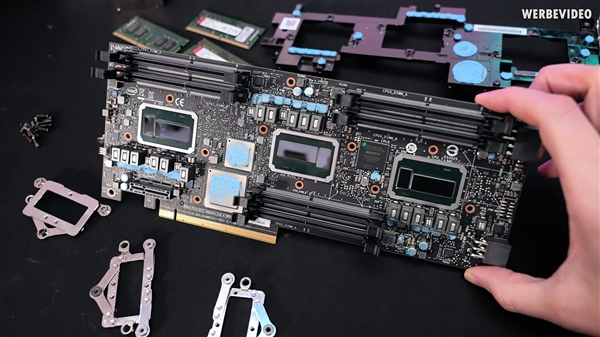

每颗处理器还都对应两条DDR4 SO-DIMM内存插槽,一共六条,最大容量64GB。

三颗处理器连接一颗PLX桥接芯片,然后接入系统。

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

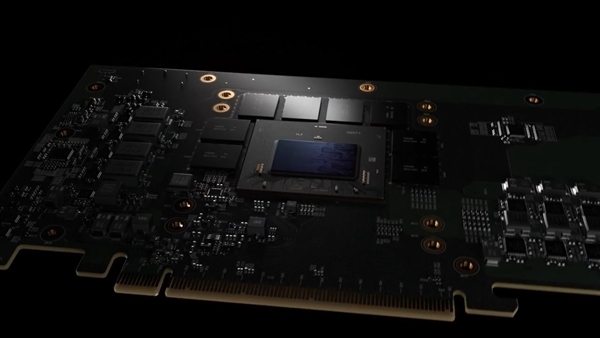

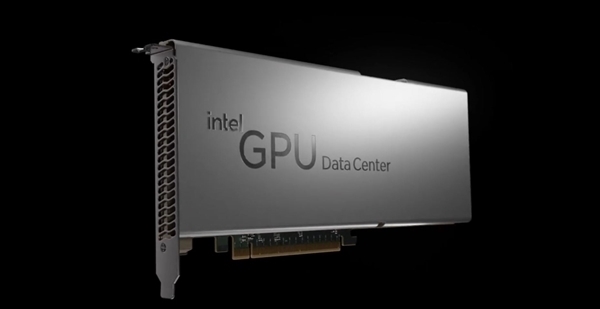

Intel VCA系列产品已经终结,目前Intel正在使用Xe GPU打造全新的视频转码加速卡,比如DG2 Arctic Sound-M,今年年中出货,业界首发集成AV1编码器,AI分析算力150TOPS,支持8条4K视频、30多条4K视频的同步转码流传输。

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐

Intel VCA2视频卡拆解:三颗至强、六条内存排排坐
